一、用途

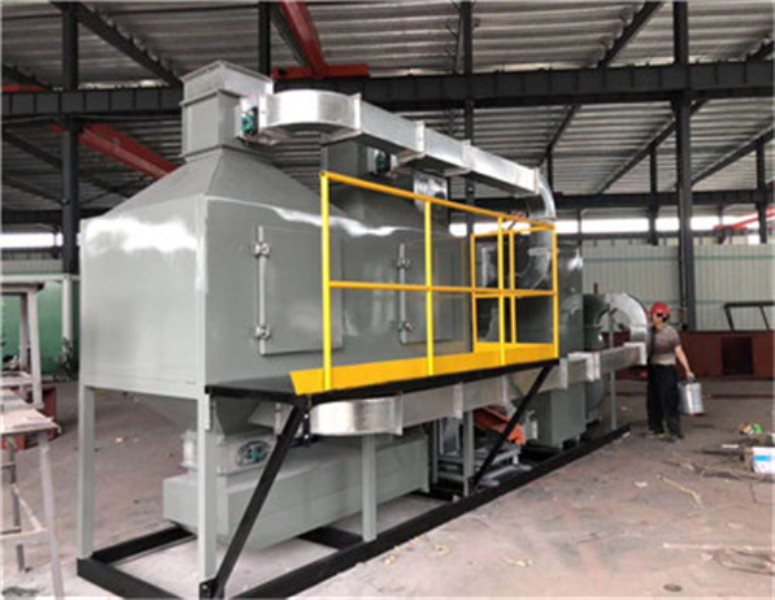

      THCH-F型活性炭吸附浓缩催化燃烧净化装置主要用于电子、涂装、印刷、家电、制鞋、塑料及各种化工车间里挥发或渗漏出废气的净化及臭味的，宜适用于低浓度（≤1200mg/m³）的不适宜采用直接燃烧或催化燃烧和回收处理的废气，尤其对大风量的处理场所，可获得满意的经济效益和社会效益。

二、工作原理

1、 活性炭吸附浓缩催化燃烧(在线)净化工艺

本净化装置是根据吸附（）和催化燃烧（节能）两个基本原理设计的，即吸附浓缩－催化燃烧法。

预处理阶段:为了进入活性炭吸附塔的废气中颗粒物小于 5mg/m3，本项目在前端加装干式过滤器除尘器，干式过滤器中含初效、中效过滤器模块，目的就是活性炭不被过量颗粒物堵塞，造成吸附效果差，延长活性炭使用寿命。

当含物的废气经风机的作用，经活性炭吸附层，物质被活性炭特有的作用力吸附在其内部，洁净气被排出；经一段时间后，活性炭达到饱和状态时，停止吸附，此时物已经被浓缩在活性炭内。

通过催化燃烧脱附，恢性炭吸附能力。

催化净化装置内设加热室，启动加热装置，进入内部循环，当热气源达到物的沸点时，物从活性炭内挥发出来，进入催化室进行催化分解成水和二氧化碳，同时释放出能量。利用释放出的能量再进入吸附床脱附时，此时加热装置停止工作，废气在催化燃烧室内维持自燃，循环进行，直到物从活性炭内部分离，至催化室分解。活性炭了，物分解处理。

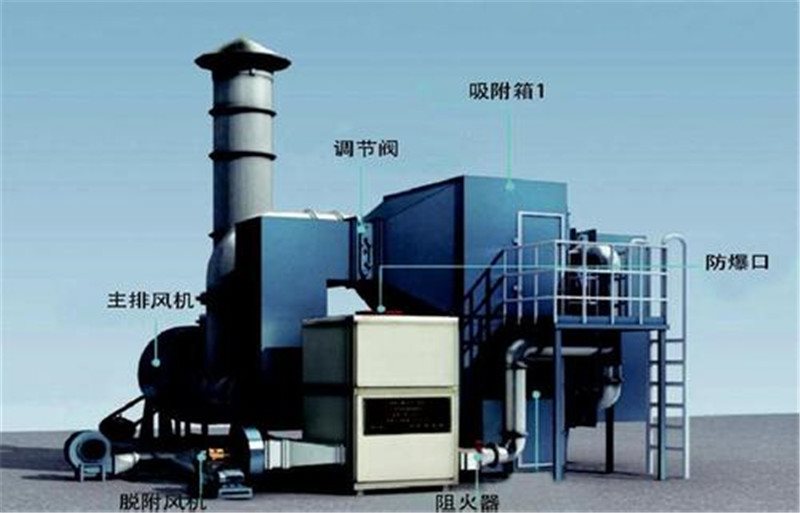

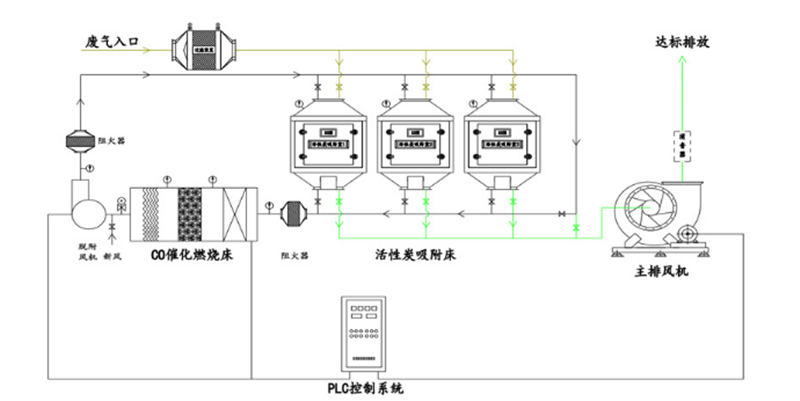

根据吸附（）和催化燃烧（节能）两个基本原理设计，采用双气路连续工作，一个催化燃烧室，两个吸附床交替使用。先将废气用活性炭吸附，当快达到饱和时停止吸附，然后用热气流将物从活性炭上脱附下来使活性炭；脱附下来的物已被浓缩（浓度较原来提高几十倍）并送往催化燃烧室催化燃烧成二氧化碳及水蒸气排出。当废气的浓度达到2000PPm以上时，废气在催化床可维持自燃，不用外加热。燃烧后的尾气一部分排入大气，大部分被送往吸附床，用于活性炭。这样可满足燃烧和吸附所需的热能，达到节能的目的后的可进入下次吸附；在脱附时，净化操作可用另一个吸附床进行，既适合于连续操作，也适合于间断操作。

三、技术性能及特点

1、活性炭吸附浓缩催化燃烧净化工艺

该设备设计原理，用材，性能稳定，操作简单、、无二次污染。设备占地面积小、重量轻。吸附床采用抽屉式结构，装填方便，换容易。

吸附物废气的活性炭床，可用催化燃烧处理废气产生的热量进行脱附，脱附后的气体再送催化燃烧室净化，不需要外加能量，运行费用低，节能。

正常使用时能耗低，由于采用的是蜂窝状活性炭，其阻力，所以使用过程中的能耗仅为排风机功率，不会给用户增加费用。

2、设备的特点

（1）本案工艺技术设施运行稳定，故障率低，维护保养简便，运行费用低；

（2）注重使用性能，在设计中采取多重设施，发生事故；

（3）本项目设备自动化程度较高，降低操作强度；

（4）项目采用蜂窝活性炭，阻力小，吸附脱附效果好，使用寿命长；

（5）系统预热时间短(30min 内)，可以实现随时开机停机操作，适应生产情况的变化；

（6）保温性能好，采用质轻的陶瓷纤维材料作为内保温材料；

（7）采用多级换热器能够实现热能回收，当物浓度达到程度时可以实现系统的热平衡。
